다이어프램 펌프 수리 방법: 단계별 가이드

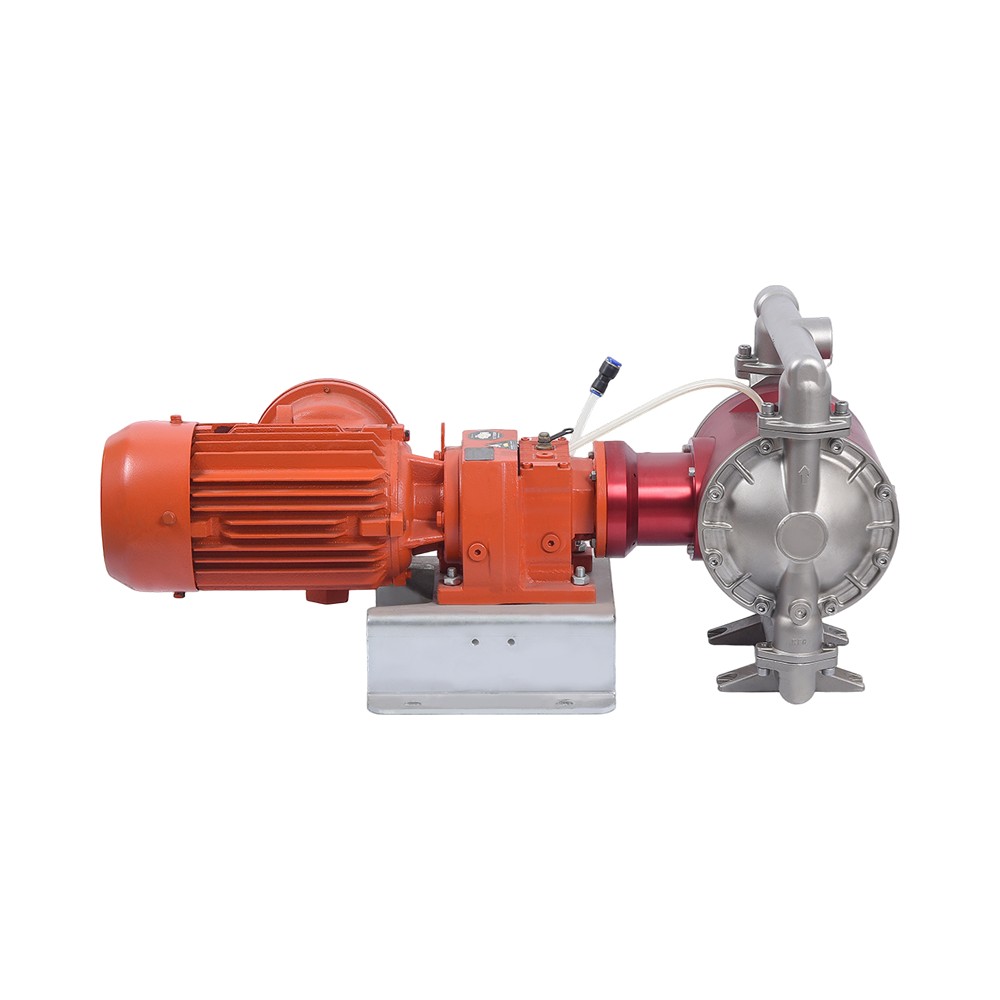

받는 사람 고치다 다이어프램 펌프 압력이 손실되거나 유체가 누출되거나 펌핑이 완전히 중단된 경우 가장 일반적인 수리 절차는 마모되거나 파열된 유연한 다이어프램을 교체하고, 체크 밸브를 청소 또는 교체하고, 펌프 하우징에 균열이나 잔해가 있는지 검사하는 것입니다. Hydraulic Institute에 따르면 다이어프램은 이러한 용적식 펌프의 주요 마모 부품이며 일반적으로 사용 후 교체가 필요합니다. 1,000~3,000 작동 시간 유체 마모성 및 작동 압력에 따라 달라집니다. 이해 다이어프램 펌프를 고치는 방법 농업용 분무기, 유체 이송 시스템, AODD(공기 작동식 이중 다이어프램) 펌프 또는 휴대용 탈수 장치를 유지 관리하는 모든 사람에게 실용적인 기술입니다. 대부분의 고장은 기본 수공구 및 재구축 키트를 사용하여 1시간 이내에 해결될 수 있기 때문입니다.

1. 다이어프램 펌프를 수리하기 전에 근본 원인 진단

펌프를 분해하기 전에 펌프가 순환하지만 흐름이 발생하지 않거나 외부로 누출되거나 비정상적으로 작동하는 등 특정 증상을 기반으로 한 체계적인 진단을 통해 고장난 구성 요소를 찾아내고 여전히 작동하는 부품의 불필요한 교체를 방지합니다. 다음 표에서는 일반적인 증상과 가장 가능성이 높은 원인을 비교하여 수리 로드맵을 제공합니다.

2. 마모되거나 파열된 다이어프램을 교체하는 방법

다이어프램 펌프에 대한 가장 일반적인 수정 방법은 일반적으로 고무, PTFE 또는 열가소성 엘라스토머로 만들어진 유연한 멤브레인인 다이어프램을 교체하는 것입니다. 다이어프램은 펌핑된 유체에 장기간 구부러지고 노출되면 갈라지거나 찢어집니다. 교체 과정은 대부분의 공기 작동식 이중 다이어프램 펌프와 전기 다이어프램 펌프의 경우 기본적으로 동일합니다. 다이어프램, 체크 밸브 볼, 밸브 시트, O-링 및 개스킷을 포함해야 하는 펌프 모델에 맞는 재구성 키트를 모으십시오. 다음 단계별 절차는 주요 제조업체에 적용할 수 있는 일반적인 지침을 제공합니다.

1. 전원을 차단하고 펌프를 분리하십시오. AODD 펌프의 경우 압축 공기 라인을 분리하고 공기 공급 장치를 잠급니다. 전동 펌프의 경우 전원 코드를 뽑으세요. 펌프가 고정 라인으로 설치된 경우 흡입 및 토출 밸브를 닫으십시오.
2. 매니폴드와 외부 챔버 커버를 제거합니다. 흡입구 및 배출구 매니폴드를 고정하는 볼트를 풉니다. 펌프 양쪽의 외부 다이어프램 챔버 덮개를 제거하여 각 다이어프램의 외부 측면을 노출시킵니다.
3. 오래된 다이어프램을 풀어서 제거하십시오. 다이어프램은 나사형 플레이트 또는 볼트를 통해 중앙 샤프트 또는 피스톤에 부착됩니다. 표준 이중 다이어프램 펌프에서는 한쪽 다이어프램을 풀면 반대쪽 다이어프램도 해제됩니다. 다이어프램의 방향에 유의하세요. 대부분 펌프 하우징의 홈 내부에 돌출된 가장자리나 비드 가장자리가 있습니다.
4. 샤프트와 내부 챔버를 검사합니다. 다이어프램을 제거한 후 내부 챔버와 샤프트 표면에서 잔해물, 건조된 화학 잔여물 또는 찢어진 다이어프램 조각을 청소합니다. 샤프트에 부식이나 구멍이 있는지 확인하십시오. 손상된 경우 샤프트를 교체해야 합니다.
5. 새 다이어프램을 설치합니다. 새 다이어프램을 샤프트에 끼우고 일반적으로 제조업체의 토크 사양에 맞게 조입니다. 25~50피트파운드(34~68뉴턴미터) 1인치 펌프용. 권장되는 경우 소량의 고착 방지 화합물을 나사산에 바르십시오. 다이어프램은 비틀림 없이 하우징 홈에 부드럽게 장착되어야 합니다.
6. 펌프를 재조립하고 모든 볼트를 조이십시오. 외부 챔버 커버를 교체하고 볼트를 지정된 토크로 십자 패턴으로 균일하게 조여 균일한 밀봉을 보장하고 하우징의 뒤틀림을 방지합니다. 매니폴드를 다시 부착하고 공기 또는 전원 공급 장치를 다시 연결하십시오.

재조립 후 천천히 압력이나 전원을 공급하고 펌프를 다시 작동시키기 전에 다이어프램이 자유롭게 움직이는지 확인하기 위해 몇 번의 스트로크 동안 펌프를 건조시키십시오.

3. 체크 밸브 청소 및 교체

펌프가 작동하지만 유체가 거의 또는 전혀 전달되지 않으면 체크 밸브(일반적으로 단순한 스프링 장착 볼 또는 플래퍼 디스크)가 잔해로 막혔거나 밸브 시트가 마모되어 더 이상 제대로 밀봉되지 않을 수 있습니다. 체크 밸브는 흡입구 및 배출구 매니폴드 내부에 있습니다. 받는 사람 고치다 diaphragm pump 흐름 문제가 있는 경우 매니폴드를 제거하고 밸브 볼과 시트를 추출합니다. 부드러운 솔과 따뜻한 물을 사용하여 밸브 포켓에 있는 먼지, 마른 화학 결정 또는 섬유질 잔해물을 청소합니다. 밸브 볼에 마모된 홈이나 균열이 있는지 검사하고, 밸브 시트의 O-링에 압축 변형이나 화학적 팽창이 있는지 확인하십시오. 볼이 단단히 고정되지 않거나 O-링이 편평해지면 교체해야 합니다. 체크 밸브 키트 교체 비용은 일반적으로 $20 ~ $60 , 프라이밍되지 않는 펌프로 인해 발생하는 가동 중지 시간보다 훨씬 짧습니다. 밸브를 다시 설치할 때 볼이 올바른 방향으로 안착되었는지 확인하십시오. 일부 펌프 설계에서는 흡입측과 토출측에 서로 다른 크기의 볼이나 서로 다른 스프링 장력을 사용하고 밸브 리테이너가 올바르게 정렬되어 있는지 확인하십시오. 뒤쪽에 설치된 밸브 볼 또는 리테이너 클립 누락은 펌프 시동 시 즉시 작동하지 않는 일반적인 조립 오류입니다.

4. 펌프 성능을 저하시키는 공기 누출 문제 해결

흡입측의 공기 누출이나 마모된 샤프트 씰을 통한 공기 누출은 펌프 성능 저하의 주요 원인이며, 호스 연결을 조이고 균열이 있는 흡입 호스를 교체하고 펌프 하우징의 모든 연결부에 새 O-링과 개스킷을 설치하여 문제를 해결할 수 있습니다. 흡입 호스의 작은 구멍이라도 프라이밍에 필요한 진공 상태를 깨뜨릴 만큼 충분한 공기를 끌어들일 수 있습니다. 모든 호스 연결부를 검사하고 클램프를 조여 균열이나 부드러운 부분이 보이는 호스를 교체하십시오. 매니폴드-하우징 조인트를 밀봉하는 개스킷과 O-링도 화학 물질과 열에 수년 동안 노출되면 건조되고 수축되어 누출 경로가 생길 수 있습니다. 이러한 씰 교체는 간단하며 표준에 포함되어 있습니다. 다이어프램 펌프 재건 키트. 매니폴드의 토크를 낮출 때 O-링이 굴러가거나 끼이는 것을 방지하기 위해 설치하기 전에 실리콘 그리스나 펌프 제조업체에서 권장하는 윤활제를 새 O-링에 얇게 바르십시오. 재조립 후, 펌프를 물로 천천히 가압하고 매니폴드 조인트 주위에 물방울이 있는지 확인한 후 완전한 작동 상태로 되돌리면 간단한 누출 테스트를 수행할 수 있습니다.

5. 공기 작동식 펌프의 공기 모터 유지 관리

공기 작동식 이중 다이어프램 펌프에서 오작동하는 공기 모터(공기 밸브, 파일럿 스풀 및 머플러가 포함된 중앙 부분)는 유체 측 문제로 오인되는 경우가 많으며 이를 해결하려면 공기 밸브 어셈블리를 청소하거나 재구축해야 합니다. 공기 모터는 압축 공기를 두 개의 다이어프램 챔버 사이에서 앞뒤로 순환시킵니다. 펌프가 습한 환경에서 사용되는 경우 시간이 지남에 따라 압축 공기 공급으로 인한 습기로 인해 밸브 포트에 부식이 발생하거나 얼음이 형성될 수 있습니다. 끈끈하거나 느린 공기 밸브로 인해 펌프가 불규칙하게 순환하거나 행정이 끝날 때 정지하게 됩니다. 받는 사람 고치다 diaphragm pump 공기 모터 문제가 있는 경우 공기 공급 장치를 분리하고 공기 밸브 덮개를 제거하십시오. 밸브 스풀을 밀어내고 솔벤트로 청소하여 잇몸이나 부식을 제거합니다. 밸브 포트 씰이나 O-링의 마모 여부를 검사하고 잘리거나 편평해진 경우 교체하십시오. 배기구에 위치한 머플러도 시간이 지남에 따라 얼음이나 먼지로 막혀 펌프를 정지시키는 배압을 유발할 수 있습니다. 머플러를 청소하거나 교체하는 것은 종종 정상적인 사이클링 속도를 복원하는 간단한 작업입니다. 펌프가 영하의 조건에서 작동하는 경우 펌프 상류의 공기 라인에 수분 분리기를 설치하면 습기가 공기 모터에 유입되는 것을 방지하고 추운 날씨 공기 밸브 문제에 대한 가장 효과적인 장기적 해결 방법입니다.

6. 다이어프램 펌프 재구축과 전체 장치 교체

펌프 하우징에 균열이 있거나, 샤프트가 구부러지거나, 재구축 키트의 총 비용과 인건비가 새 펌프 가격의 60%~70%에 가까우면 전체 장치를 교체하는 것이 더 경제적인 결정인 경우가 많습니다. 1인치 AODD 펌프용 표준 재구축 키트 비용은 다음과 같습니다. $80 및 $250 , 비슷한 크기의 새 펌프는 다음과 같습니다. $400 ~ $1,200 . 수년 동안 사용되었거나 부식성이 강한 화학 물질에 노출된 펌프의 경우 하우징 재료 자체가 저하될 수 있으며 새로운 내부 부품이 아무리 많아도 안정적인 작동을 복원할 수 없습니다. 당신이 고치다 diaphragm pump 재조립할 경우 부품을 주문하기 전에 항상 하우징 보어와 샤프트의 마모 또는 화학적 손상 여부를 검사하십시오. 샤프트에 눈에 띄는 마모 홈이 보이면 새 다이어프램과 씰이 지속되지 않으며 새 펌프나 공장에서 재생산된 교체품을 사용하는 것이 올바른 조치입니다. 연속 공정에 사용되는 대형 산업용 펌프의 경우 많은 제조업체에서는 재생된 펌프를 즉시 배송하고 고장난 장치를 코어로 반환하여 생산 중단 시간을 최소화하는 교환 프로그램을 제공합니다.

다이어프램 펌프 수리에 관해 자주 묻는 질문

찢어진 다이어프램을 일시적으로 수리하거나 패치할 수 있나요?

A호 다이어프램 펌프 펌핑된 유체를 기계적 구동 구성 요소에서 분리하기 위해 다이어프램을 사용하며, 모든 스트로크에서 발생하는 주기적 굴곡으로 인해 패치가 빠르게 손상됩니다. 찢어진 다이어프램은 제조업체가 승인한 새 다이어프램으로 교체해야 합니다. 다이어프램이 누출된 상태에서 펌프를 작동하면 유체가 공기 모터나 기어박스로 유입되어 훨씬 더 광범위하고 비용이 많이 드는 손상을 초래할 수 있습니다.

다이어프램 펌프가 다시 고장나는 것을 방지하려면 어떻게 해야 합니까?

가장 효과적인 예방 조치는 흡입 스트레이너를 설치하여 이물질이 펌프 내부로 유입되는 것을 차단하고 압축 공기 공급 장치에 수분 분리기 또는 공기 건조기를 사용하여 펌프를 정격 압력 및 유량 범위 내에서 작동시키는 것입니다. 펌프에 과압을 가하거나 장기간 토출을 방해하면 다이어프램 수명이 크게 단축됩니다. 연마성 슬러리를 처리하는 펌프의 경우, 매번 사용 후 깨끗한 물로 펌프를 세척하면 다음 시동 시 다이어프램과 밸브에 흠집을 낼 수 있는 침전된 고형물이 제거됩니다.

다이어프램 펌프를 재구축하려면 특별한 도구가 필요합니까?

대부분 다이어프램 펌프 표준 조합 렌치, 소켓 세트, 토크 렌치 및 일자 드라이버를 사용하여 수리를 완료할 수 있습니다. 일부 대형 펌프에는 다이어프램 플레이트를 느슨하게 하는 동안 다이어프램 샤프트를 고정하기 위해 스트랩 렌치가 필요합니다. 특정 도구는 일반적으로 펌프 모델의 서비스 설명서에 나열되어 있습니다. 대부분의 표준 AODD 펌프의 일상적인 다이어프램 및 밸브 교체에는 특수 도구나 독점 도구가 필요하지 않습니다.

학습 다이어프램 펌프를 고치는 방법 재구축 키트에 약간의 투자를 하면 1시간 이내에 전체 흐름과 압력을 복원할 수 있는 귀중한 기술입니다. 증상을 체계적으로 진단하고 마모된 다이어프램과 체크 밸브를 교체하고 모든 공기 누출을 밀봉함으로써 서비스 기술자를 부르거나 교체 장치를 구입하지 않고도 가장 일반적인 펌프 고장을 해결할 수 있습니다. 정기적인 검사와 예방적 유지보수를 통해 수리 간격을 연장하고 중요한 유체 취급 프로세스를 중단 없이 계속 실행합니다.
