다이어프램 펌프는 어떻게 작동합니까?

다이어프램 펌프 앞뒤로 진동하는 유연한 멤브레인을 사용하여 유체를 흡입하고 양압을 방출하여 진공을 생성합니다. 이 왕복 변위 메커니즘은 구동 메커니즘과 펌핑된 액체 사이의 밀봉을 보장하여 부식성, 마모성 또는 점성 유체를 누출 없이 처리하는 데 이상적입니다.

핵심 메커니즘: 다이어프램 펌프는 어떻게 작동합니까?

다이어프램 펌프의 기본 작동은 유연한 다이어프램의 움직임에 의해 촉진되는 펌프 챔버 내 부피 변화에 따라 달라집니다. 다이어프램이 펌프 헤드에서 멀어지면 챔버의 부피가 증가하여 내부 압력이 감소합니다. 이는 흡입 밸브를 통해 유체를 끌어들이는 진공을 생성합니다. 반대로, 다이어프램이 펌프 헤드 쪽으로 밀면 부피가 감소하여 압력이 증가하고 유체가 토출 밸브를 통해 강제로 배출됩니다.

이해하다 다이어프램 펌프는 어떻게 작동합니까? 자세히 말하자면 2행정 주기를 살펴봐야 합니다.

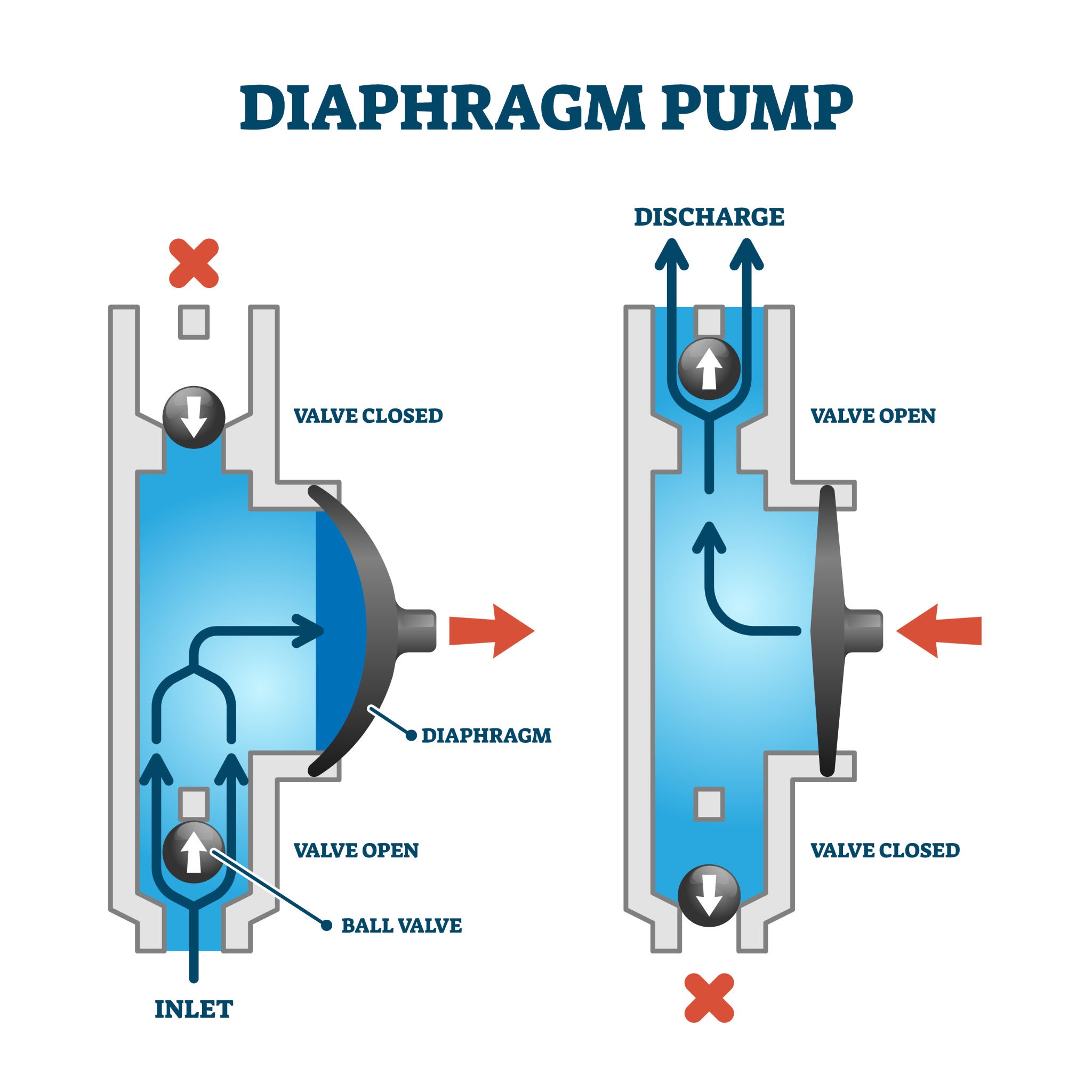

• 흡입 행정: 다이어프램이 바깥쪽으로 이동하여 저압 영역이 생성됩니다. 는 입구 체크 밸브 압력 차이로 인해 열리면서 유체가 챔버로 들어갈 수 있게 됩니다. 출구 체크 밸브 단단히 밀봉된 상태로 유지됩니다.
• 방전 스트로크: 다이어프램이 안쪽으로 이동하여 유체를 압축합니다. 증가된 압력은 입구 체크 밸브 닫고 출구 체크 밸브 열어 유체를 배출 파이프로 배출합니다.

다이어프램 펌프의 유형과 고유한 작동

다이어프램 펌프는 주로 동력원에 따라 AODD(공기 작동식 이중 다이어프램) 펌프와 모터 구동(기계식/유압식) 펌프로 분류됩니다. 각 유형은 동일한 기본 멤브레인 운동을 활용하지만 에너지가 다이어프램 자체로 전달되는 방식이 다릅니다.

1. AODD(공기 작동식 이중 다이어프램) 펌프

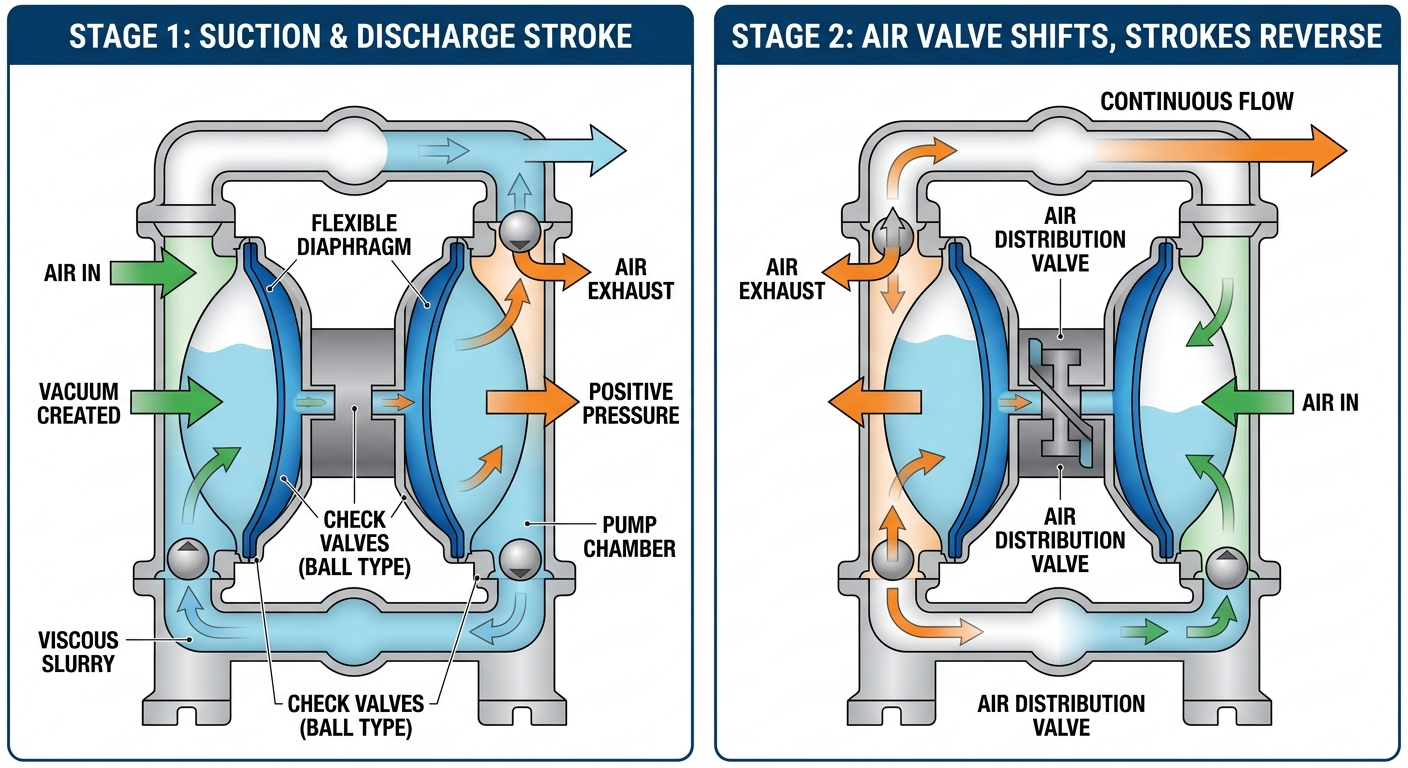

AODD 펌프는 압축 공기를 활용하여 두 개의 다이어프램을 연결하는 공통 샤프트를 이동시켜 지속적인 펌핑 작업을 가능하게 합니다. 공기가 다이어프램 A의 뒤쪽으로 향하면 유체가 첫 번째 챔버 밖으로 밀려납니다. 동시에 다이어프램 B가 안쪽으로 당겨져 두 번째 챔버에 흡입이 생성됩니다. 공기 분배 밸브는 공기 공급이 양쪽 사이에서 번갈아 이루어지도록 보장합니다.

2. 기계식 구동식 다이어프램 펌프

기계식 구동 펌프는 크랭크 또는 편심 기어 메커니즘을 사용하여 다이어프램을 물리적으로 당기고 밀어냅니다. 이 디자인은 스트로크 길이에 대한 정밀한 제어가 필요한 소규모 응용 분야 및 정량 펌프에서 일반적입니다. 저압 화학 물질 투여에 매우 효율적입니다.

3. 유압 작동식 다이어프램 펌프

유압 다이어프램 펌프는 플런저를 사용하여 유압 유체에 압력을 가한 다음 다이어프램을 움직입니다. 다이어프램은 유압유와 펌핑된 액체 사이에서 "균형"을 이루기 때문에 기계적 응력이 적으므로 이 유형은 고압 산업 응용 분야(최대 100bar 이상)에 적합합니다.

성능 비교: AODD vs. 기계식 vs. 유압

올바른 다이어프램 펌프를 선택하는 것은 필요한 압력, 유량 및 처리되는 유체의 특성에 따라 달라집니다. 다음은 세 가지 주요 기술을 자세히 비교한 것입니다.

다이어프램 펌프 사용의 주요 장점

다이어프램 펌프의 주요 장점은 씰이 없는 설계로 누출 위험을 제거하고 유지 관리 요구 사항을 줄여준다는 것입니다. 기계적 밀봉이나 패킹이 필요한 원심펌프와 달리 유연한 다이어프램 고정 씰 역할을 합니다.

• Run-Dry 기능: 대부분 AODD 펌프 마찰로 인해 열을 발생시키는 회전 부품이 없기 때문에 내부 부품이 손상되지 않고 장기간 건조 상태로 작동할 수 있습니다.
• 잠수정 옵션: 많은 다이어프램 펌프는 공기 배출구가 액체 수위 위로 배출되는 경우 펌핑하는 유체에 완전히 잠기도록 설계되었습니다.
• 전단 감도: 이는 부드러운 펌핑 작용을 제공하는데 이는 매우 중요합니다. 전단에 민감한 액체 다른 펌프 유형의 고속 회전으로 분해될 수 있는 식품(소스, 크림) 또는 폴리머 등.
• 폭발 방지: AODD 펌프는 전기가 아닌 공기로 작동하기 때문에 본질적으로 ATEX 등급 위험하거나 폭발성 환경에서 사용하기에 안전합니다.

유지 관리 및 일반적인 과제

이러한 시스템에서 가장 일반적인 실패 지점은 다이어프램 자체이며, 다이어프램은 지속적인 왕복 운동으로 인해 결국 피로해집니다. 이해 다이어프램 펌프는 어떻게 작동합니까? 다이어프램이 마모 부품이라는 것을 인식하는 것이 포함됩니다.

다이어프램 재질 선택

올바른 재료를 선택하는 것은 장수를 위해 매우 중요합니다. 예를 들어, PTFE(테프론) 우수한 내화학성을 제공하지만 유연성이 떨어집니다. 산토프렌 또는 질산염 . 화학 처리 공장에 대한 연구에서 보다 호환성이 높은 엘라스토머로 전환하면 다이어프램 수명이 300% 이상 늘어나고 가동 중지 시간이 크게 줄어듭니다.

밸브 장애물

체크 밸브(볼 또는 플랩 유형)는 흐름을 유지하기 위해 완벽하게 장착되어야 합니다. 고체 입자가 밸브 시트에 쌓이면 펌프의 성능이 저하됩니다. 활용 가중 밸브 볼 표준 볼이 빨리 안착되기에는 유체의 점성이 너무 높은 문제를 해결할 수 있습니다.

FAQ: 다이어프램 펌프 작동 이해

결론

"다이어프램 펌프는 어떻게 작동합니까?"라는 질문을 마스터하면 산업계에서는 안전과 효율성을 위해 유체 전달 프로세스를 최적화할 수 있습니다. 공격적인 화학물질, 걸쭉한 슬러리 또는 민감한 식품을 다루든 다이어프램 펌프는 현대 엔지니어링에서 가장 다양하고 신뢰할 수 있는 도구 중 하나입니다. 올바른 드라이브 유형과 재료를 선택하면 가장 까다로운 펌핑 요구 사항에 대해 오래 지속되고 누출 없는 솔루션을 보장할 수 있습니다.
