4,000cps 아크릴 코팅, 비워야 하는 IBC 토트, 그리고 선반 위에 있는 예비 원심 펌프. 원심 분리 장치에 구멍이 생기고 코팅이 벗겨지고 얇아지며 몇 주 내에 씰이 울기 시작합니다. 동일한 작업을 다이어프램 펌프로 옮기면 토트에서 자체 프라이밍되고 짧은 드라이 러닝을 견디며 안료를 분쇄하지 않고 통과시킵니다.
이 단 하나의 예가 대부분의 주장을 담고 있지만 솔직한 대답은 다이어프램 펌프가 단순히 더 좋다는 것이 아닙니다. 점도, 고형물, 전단 감도, 수두, 흐름 및 흡입 조건이 문제를 결정합니다. 다음은 실제 용어의 차이점을 설명한 다음 유지 관리 팀과 구매 부서에 변호할 수 있는 선택 경로를 제공합니다.
짧은 대답: 어떤 펌프가 필요합니까?
유체가 얇고 깨끗할 때(약 200cps 미만), 적절하고 상당히 안정적인 수두에서 높은 유량이 필요할 때, 작업이 지속적으로 실행될 때 원심 펌프를 선택하십시오. 유체가 점성, 마모성, 전단 민감성 또는 고체로 가득 찬 경우 또는 자체 프라이밍, 드라이런 허용 오차, 저유량 펌프의 높은 압력, 반복 가능한 주입 또는 위험 지역에서의 공기 구동 작동이 필요한 경우 다이어프램 펌프를 선택하십시오.
두 디자인 모두 성숙하고 신뢰할 수 있습니다. 펌프 유형 자체로 인해 고장이 발생하는 경우는 거의 없지만, 해당 용도에 맞게 크기가 조정된 펌프로 인해 발생하는 경우는 거의 없습니다.
각 펌프의 실제 역할
원심 펌프: 운동 에너지, 그 다음 압력
원심 펌프는 회전 역학 기계입니다. 임펠러는 액체를 바깥쪽으로 회전시켜 샤프트 속도를 속도로 바꾼 다음 케이싱 내부의 압력으로 바꿉니다. 고정된 부피를 변위하는 대신 운동 에너지를 추가하기 때문에 출력은 고정된 변위가 아닌 시스템 곡선을 따릅니다.
- 수두가 하강함에 따라 유량이 상승하므로 토출 밸브를 조절하는 것이 일반적인 제어 방법입니다.
- 표준 형태에서는 자체 프라이밍이 아닙니다. 케이싱이 침수되어야 합니다. 그렇지 않으면 자체 프라이밍 변형이 필요합니다.
- 전단력이 높기 때문에 유제, 장쇄 폴리머 및 일부 코팅은 임펠러에서 살아남지 못합니다.
- 점도는 엄격한 한계입니다. 성능은 대략 200~500cps를 넘어 급격히 떨어집니다.
- 효율성은 높은데, 종종 의무 지점에서 60~80%에 달하며, 이것이 바로 고용량 물 의무를 지배하는 이유입니다.
다이어프램 펌프: 고정된 부피, 유연한 멤브레인에 의해 밀려남
다이어프램 펌프는 용적형 펌프입니다. 유연한 다이어프램은 AODD(공기 작동식 이중 다이어프램) 장치의 압축 공기 또는 전기 모델의 모터 및 크랭크에 의해 구동됩니다. 볼 또는 플래퍼 유형의 두 개의 체크 밸브는 흐름을 한 방향으로 유지하고 모든 스트로크는 고정된 볼륨을 이동합니다.
- 토출 압력이 상승함에 따라 유량은 거의 일정하게 유지되므로 출력을 예측할 수 있으며 스트로크 수에 따른 투여가 실용적입니다.
- 자체 프라이밍 흡입 리프트는 일반적으로 건조 높이가 4~6m이고 펌프가 젖으면 그 이상입니다.
- 씰 표면이 윤활용 액체에 의존하지 않기 때문에 공회전이 허용됩니다.
- 전단력이 낮아 반죽, 라텍스, 슬러지, 페인트가 구조를 잃지 않고 움직입니다.
- 방전이 맥동하므로 충전 및 주입 라인에 완충 장치가 일반적으로 사용됩니다.
- 특히 압축 공기의 경우 에너지 사용이 더 높으며 이는 실제 운영 비용입니다.
나란히 비교
| 비교 포인트 | 원심펌프 | 다이어프램 펌프 |
|---|---|---|
| 작동 원리 | 임펠러는 운동에너지를 추가합니다. | 다이어프램은 고정된 부피를 변위시킵니다. |
| 점도 범위 | 약 200cps까지 편안함 | 1,000cps 이상 |
| 고형물 취급 | 작고 부드러운 입자만 | 주로 밸브 시트 크기에 따라 제한됨 |
| 자체 프라이밍 | 특수 변형만 해당 | 표준, 4~6m 드라이 리프트 |
| 공회전 | 씰 및 웨어링 손상 | 장기간 견딜 수 있음 |
| 제품 전단 | 높음 | 낮음 |
| 흐름 대 수두 | 머리가 올라가면 흐름이 떨어집니다. | 흐름은 헤드에 따라 거의 변하지 않습니다. |
| 효율성 | 근무점수 60~80% | 낮음er, lowest on compressed air |
| 과압 위험 | 자기 제한 | 릴리프 밸브 또는 바이패스가 필요함 |
| 위험 지역 | 보호된 전기 장치가 필요합니다. | 공기 구동 버전은 본질적으로 안전합니다. |
원심 펌프가 승리하는 곳
작업이 깨끗하고 빠르면 용적식 펌프에 비용을 지불할 이유가 없습니다.
- 대용량의 깨끗한 물: 냉각, 순환, 관개 및 일반 이송.
- 전기 효율이 측정되고 중요한 장기 연속 사용.
- 전단 민감도가 없는 저점도, 고체가 없는 화학 물질입니다.
- 예산 및 설치 공간: 동일한 유량에서 원심 펌프는 일반적으로 더 작고 저렴합니다.
- 기존 시스템은 VFD 제어를 통해 수두 흐름 곡선을 중심으로 이미 설계되었습니다.
다이어프램 펌프가 그 자리를 차지하는 곳
유체가 반격할 때마다 용적형 설계는 타협을 멈추고 유일한 합리적인 옵션이 됩니다.
- 점성 및 페이스트형 매체: 접착제, 잉크, 수지, 초콜릿 및 슬러지.
- 임펠러를 부식시킬 수 있는 연마제 또는 고체가 포함된 슬러리.
- 질감이나 입자 크기를 유지해야 하는 전단에 민감한 제품입니다.
- 건조한 상태로 작동하는 흡입 작업: 드럼, 토트, 배수통 및 탱크 바닥.
- 공기 구동 장치가 전기를 완전히 피하는 위험 지역.
- 스트로크당 일정한 부피가 반복 가능한 결과를 제공하는 이송 및 투여.
공기 작동식 장치는 이러한 작업의 일반적인 시작점입니다. 모터가 없고 회전 씰이 없으며 화학 물질과 일치할 수 있는 젖은 경로가 있습니다.
산업용 유체 이송을 위한 공압 다이어프램 펌프 카테고리 공장의 공기 제약에 대한 전기 대안의 무게를 측정하기 전에 젖은 재료와 포트 크기별로 공기 작동식 다이어프램 펌프 모델을 검토하십시오. 제품보기 → 압축 공기를 사용할 수 없는 경우
공장에 안정적인 공기 라인이 없거나 압축기가 이미 로드된 경우 전기 다이어프램 펌프는 기어 모터와 크랭크를 통해 동일한 작업을 수행합니다. 자체 프라이밍, 드라이런 허용 오차 및 낮은 전단력을 유지하지만 에너지 사용은 입방미터의 압축 공기가 아닌 전기에 매핑되며 VFD를 통한 속도 제어가 간단해집니다. 당신이 포기한 것은 공기 구동 장치의 고유한 폭발 방지 기능입니다.
고유량 이송용 전동 다이어프램 펌프 자체 프라이밍 12V/24V DC pump up to 60 L/min and 3.5 bar for water transfer, irrigation, and dewatering without plant air. 제품보기 → 실제 흐름, 압력 및 제어
제어는 두 유형이 가장 많이 갈라지는 부분입니다. 원심 펌프는 일반적으로 조절되거나 속도 제어되며 밸브를 닫으면 곡선을 따라 왼쪽으로 이동합니다. 다이어프램 펌프는 반대 방향으로 작동합니다. 유량이 헤드에 따라 거의 변하지 않기 때문에 밸브를 닫으면 유량이 감소하는 대신 압력이 상승하므로 릴리프 밸브 또는 바이패스가 필수이며 유량은 공기 압력, 스트로크 속도 또는 VFD에 의해 설정됩니다.
맥동은 두 번째 실제적인 차이점입니다. AODD 펌프는 최고점과 최저점의 흐름을 전달하며, 이는 파이프 움직임, 시끄러운 충전 및 유량계의 불안정한 판독값으로 나타납니다. 배출구 가까이에 장착된 완충 장치는 최고점을 평탄하게 하고 그 뒤에 있는 장비를 보호합니다.

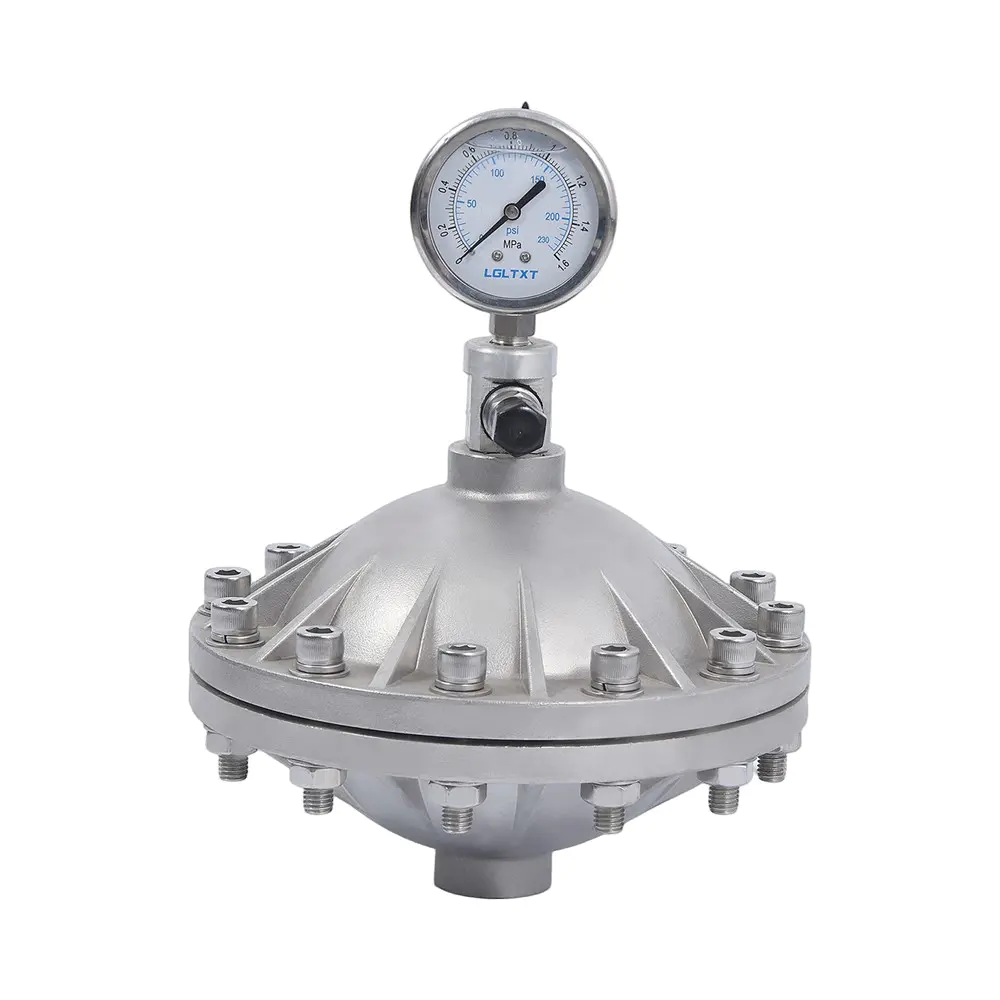

공기 작동식 다이어프램 펌프 배출을 위한 맥동 감쇠기 펌프 배출구 근처에 액세서리를 배치하여 최대 유량을 원활하게 하고 하류 장비를 맥동으로부터 보호합니다. 제품보기 → 습식 재료 및 마모 부품
재료 선택은 일반적으로 펌프의 수명이 5년인지 5개월인지를 결정하며, 다이어프램 펌프의 경우 습식 경로에 다이어프램 자체와 체크 밸브가 포함되므로 더 중요합니다.
| 소재 | 일반적인 임무 | 조심하세요 |
|---|---|---|
| 알루미늄 | 오일, 용제, 수성 유체, 순한 슬러리 | 산이나 알칼리에는 적합하지 않습니다. 마모 확인 |
| 316 스테인레스 스틸 | 용제, 약산, 식품 및 의약품 의무 | 염화물 응력 균열; 더 높은 비용과 무게 |
| 폴리프로필렌 | 산, 염기, 도금조, 폐수 | 약 80C의 온도 한계 |
| PVDF | 강산, 염소, 공격적인 용매, 고순도 작업 | 높음est material cost; limit around 120 C |
다이어프램 및 밸브 엘라스토머도 마찬가지로 중요합니다. 내화학성을 위한 PTFE, 마모 및 물을 위한 산토프렌 또는 EPDM, 오일을 위한 니트릴. 우리는 알루미늄, 스테인리스 스틸, 폴리프로필렌 및 PVDF 습식 경로를 포괄합니다. 당사의 다이어프램 펌프 제품군 , 재료 선택은 일반적으로 우리가 묻는 첫 번째 질문입니다. 다이어프램을 마모 부품으로 취급하고 주문하기 전에 교체 간격과 가격을 확인하고 예비 세트 하나를 매장에 보관하십시오.
5단계 선택 경로
- 유체 특성화: 펌핑 온도에서의 점도, 비중, 고체 크기 및 농도, 전단 감도, 부식성 및 실제로 표시되는 온도 범위.
- 의무 지점을 수정합니다: 필요한 유량, 흡입 양정, 배출 수두 및 의무가 연속인지 간헐적인지 여부.
- 현장을 확인하십시오. 건조하고 깨끗한 압축 공기가 있는지, 위험한 지역이 있는지, 릴리프 밸브와 댐퍼를 위한 공간이 있습니까?
- 총 비용 비교: 구매 가격에 에너지 또는 공기 소비량, 다이어프램 및 밸브 교체 간격, 가동 중지 시간 위험을 추가합니다.
- 습식 자재와 예비 부품을 확인하고 펌프 자체에 다이어프램 및 밸브 부품 번호를 문의하십시오.
FAQ
원심 펌프가 점성 액체를 처리할 수 있습니까?
부분적으로. 최대 약 200cps까지 감소된 곡선에서 작동합니다. 500cps를 초과하면 양정과 효율이 급격하게 떨어지며, 이를 보상하기 위해 펌프 크기를 너무 크게 설정하면 흐름이 여전히 실망스러우면서도 단순히 에너지만 낭비하게 됩니다.
다이어프램 펌프의 작동 비용이 더 비쌉니까?
리터당 이동되는 공기 작동식 장치는 일반적으로 압축 공기가 비효율적인 에너지 운반체이기 때문에 그렇습니다. 대안이 마모성 또는 점성 작업으로 인해 몇 주마다 고장나는 원심 펌프인 경우 비교가 변경됩니다. 그러면 다이어프램 펌프가 총 소유 비용 측면에서 승리합니다.
맥동 감쇠 장치가 필요합니까?
항상 그런 것은 아니지만 충전, 주입, 코팅 및 유량 측정 시스템이 가장 큰 이점을 제공합니다. 흐름이 원활해지면 기기가 보호되고 파이프 움직임이 줄어들기 때문입니다.
실용적인 테이크아웃
선택하기 전에 의무를 적어 두십시오. 높고 안정된 흐름의 얇고 깨끗한 유체는 VFD에 의해 제어되는 원심 펌프를 가리킵니다. 걸쭉하고 마모성이 높으며 전단에 민감하거나 고형물이 함유된 유체 또는 정기적으로 건조해지는 흡입 라인은 계획된 마모 품목으로 취급되는 다이어프램이 있는 다이어프램 펌프를 나타냅니다. 유형을 올바르게 설정하면 사양 단계에서 비용이 들지 않으며, 유형을 잘못 입력하면 매달 유지 관리 로그에 표시됩니다.
